Архитектурные обмеры заброшенного здания на Петровском бульваре в Москве методом лазерного сканирования для восстановления и реконструкции

Специалисты компании ОАО «Союзгипрозем» выполнили архитектурные обмеры заброшенного здания на Петровском бульваре в Москве методом 3D лазерного сканирования. Обмерные работы были проведены по заказу организации, которой была поручена разработка проекта его восстановления и реконструкции.

В конце июля 2016 года в нашу компанию обратились представители московской проектной организации, которой поступил заказ на подготовку проекта восстановления и реконструкции заброшенного здания по адресу Петровский бульвар, дом 5, который является выявленным объектом культурного наследия.

Историческая справка, современное состояние объекта и необходимость восстановления

Архитектурный комплекс на Петровском бульваре, дом 5 состоит из трёх строений. Здание городской усадьбы было возведено в 1846 году, а в 1888 и 1899 годах оно достраивалось. Главный дом возвели в 1859 году, однако уже в 1888 году его перестроили по проекту русского архитектора Вячеслава Жилардовича, который является автором многих гражданских и церковных зданий в Москве. В 1900 году здание перешло во владение к Марии Николаевне Ренквист. В 1904 году её дочь Мария вышла замуж за композитора Рейнгольда Глиэра, с которым они поселились в этой городской усадьбе. По адресу Петровский бульвар, дом 5, строение 2 располагался доходный дом Ренквист — Глиэр.

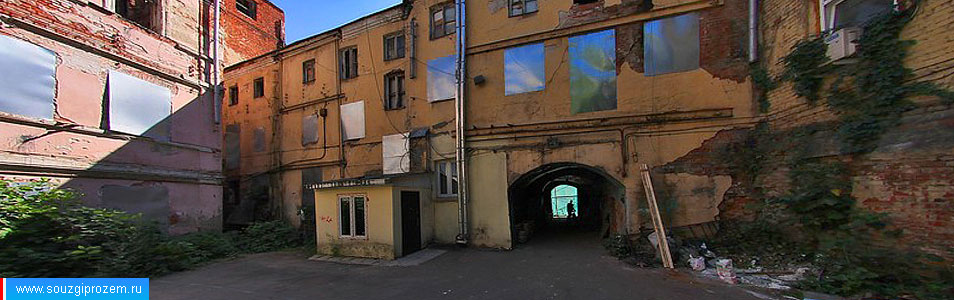

Внутренний двор бывшей городской усадьбы и доходного дома на Петровском бульваре в Москве

В 1913 году супруги Глиэр переехали в Киев, но прожили там недолго и в 1920 году вернулись в Москву снова в этот дом. Именно в этой городской усадьбе Рейнгольд Глиэр в 1926–1927 годах написал музыку к первому советскому балету «Красный мак» на современную тему и обучал своих учеников, в том числе С.С. Прокофьева и А.И. Хачатуряна. Кроме них, здесь бывали в гостях и трудились многие другие представители творческой интеллигенции Москвы того времени: А.В. Мосолов, Б.Н. Лятошинский, Т.Н. Хренников, А.Я. Эшпай, Г.А. Струве, Е.Ф. Гнесина, Д.Я. Пантофель-Нечецкая, В.Г. Дулова, К.А. Эрдели, М.Л. Ростропович, М.И. Курилко и многие другие видные композиторы, музыканты, танцовщики, художники, литераторы.

Несмотря на охранный статус этой бывшей городской усадьбы и доходного дома, согласно которому комплекс зданий является выявленным объектом культурного наследия, их состояние после распада СССР с каждым годом становилось всё более плачевным: здания длительное время были заброшены, в них ютились местные бомжи и прочие асоциальные элементы, периодически случались пожары и обрушения. Над объектом нависла угроза полного уничтожения. Наконец, всё же было принято решение о восстановлении этого комплекса зданий.

Лазерное сканирование аварийного здания на Петровском бульваре для целей восстановления и реконструкции

Архитектурные обмеры объекта для разработки проекта восстановления и реконструкции

Для целей подготовки проекта восстановления и реконструкции данного объекта культурного наследия на Петровском бульваре, 5 в Москве архитекторам-проектировщикам потребовалась обмерная документация на этого здания, находящегося в аварийном состоянии. В подобных случаях необходима исполнительная документация, которую можно получить лишь путём производства обмерных работ на объекте. Самым прогрессивным методом выполнения обмерных работ на различных объектах историко-культурного наследия, архитектуры или современного строительства является лазерное сканирование. Данная технология позволяет оперативно получить массив измерений со скоростью съёмки в миллион точек в секунду. Конечным результатом лазерного сканирования является готовая точечная 3D модель объекта с очень высокой точностью и подробностью. По полученному облаку точек измерений на камеральной стадии выполняется подготовка обмерных чертежей или же построение 3D моделей.

Архитектурные обмеры заброшенного здания на Петровском бульваре в Москве выполнялись специалистами нашей компании при помощи сверхпроизводительного лазерного сканера Trimble TX8, который проводит измерения со скоростью в миллион точек в секунду, обеспечивая при этом высокую плотность облаков точек и высокую точность съёмки. При этом дальность работы сканера составляет до 340 метров, что является безусловным и очень важным плюсом при осуществлении обмерных работ на аварийных объектах, каким и является заброшенное здание на Петровском бульваре. Всего лишь за один рабочий день наши специалисты произвели 3D лазерное сканирование всего здания, включая обмеры фасадов и обмеры внутренних помещений.

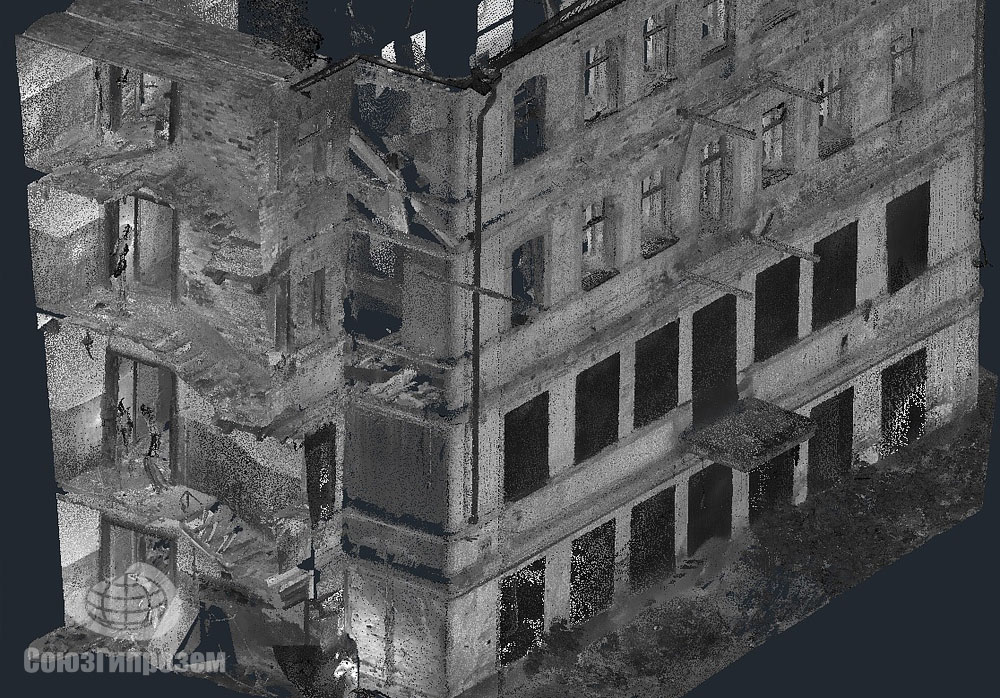

Фрагмент облака точек лазерного сканирования здания на Петровском бульваре в Москве, полученного для целей подготовки проекта восстановления и реконструкции

Сотрудники проектной организации, которая выступила в качестве Заказчика архитектурных обмеров объекта, уже имели необходимый опыт работы с облаками точек лазерного сканирования, поэтому на камеральном этапе работ перед нашими специалистами стояла задача только сшить сканы в единую точечную модель здания и произвести её очистку от посторонних шумов. В таком виде все материалы были переданы Заказчику. Построение обмерных чертежей по данным съёмки взяла на себя проектная организация.

Специалисты компании ОАО «Союзгипрозем» обладают большим опытом проведения инженерных изысканий и обмерных работ на объектах архитектуры, культурного наследия и современного строительства. При выполнении обмерных работ мы применяем технологию лазерного сканирования, и по данным съёмки, в зависимости от требований технического задания, составляем обмерные чертежи или же производим 3D моделирование. В распоряжении компании «Союзгипрозем» имеется всё необходимое и современное оборудование, которое позволяет проводить обмерные работы в сжатые сроки и с высоким качеством.

Краткая информация

Время:
август 2016 года
Место:
Москва
Цель:
произвести обмерные работы для целей подготовки проекта его восстановления и реконструкции
Результаты:
точечная 3D модель здания
Объём работ:
аварийное четырёхэтажное здание
Сроки:
полевой этап — 1 день,
камеральный этап — 4 дня
Специалисты:
полевой этап — 2 чел.,
камеральный этап — 1 чел.
Оборудование:

Изображения:

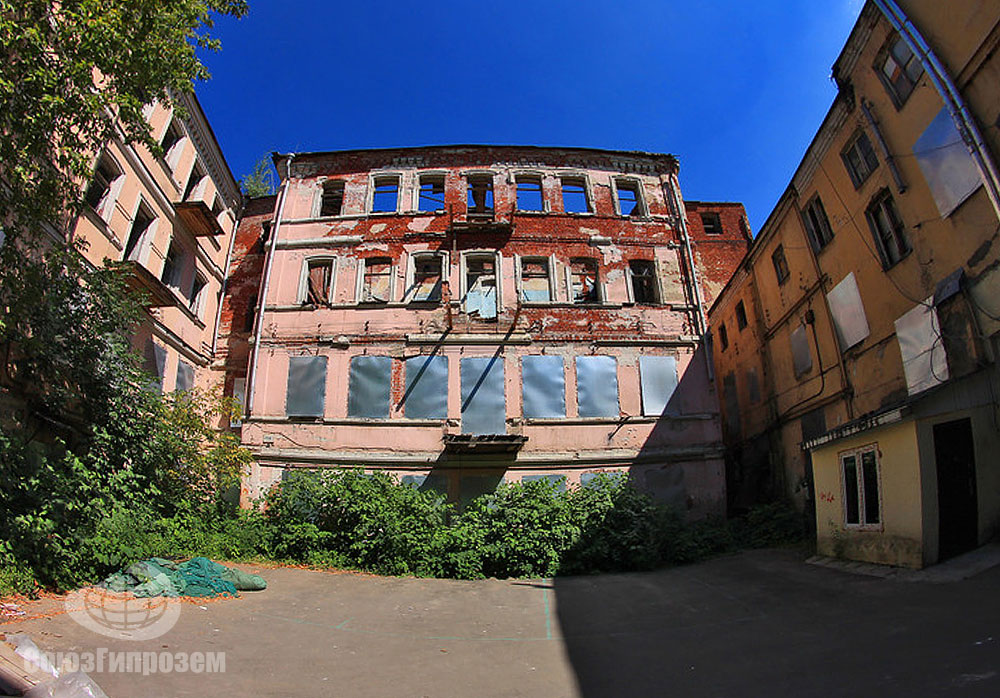

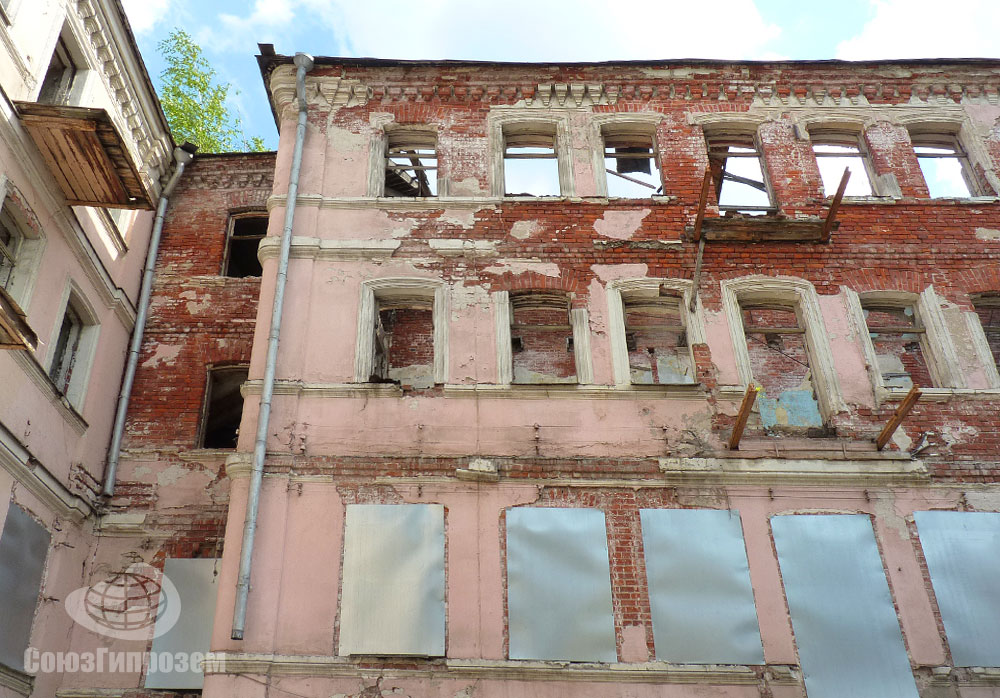

  • Общий вид здания объекта культурного наследия в центре Москвы
  • Фрагмент фасада здания на Петровском бульваре

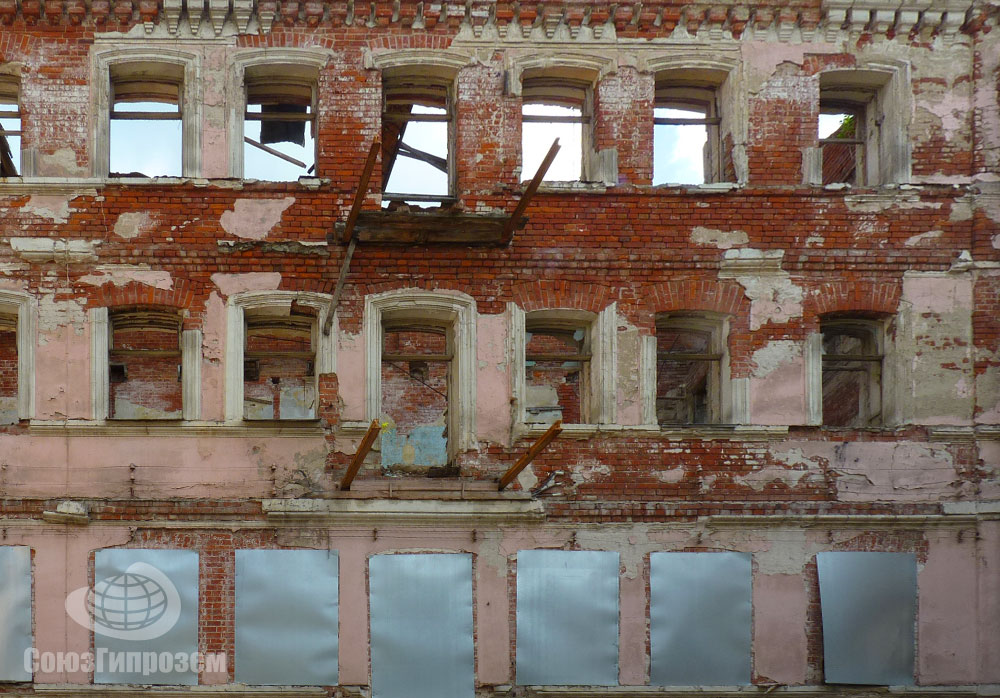

  • Фасад здания на Петровском бульваре в Москве

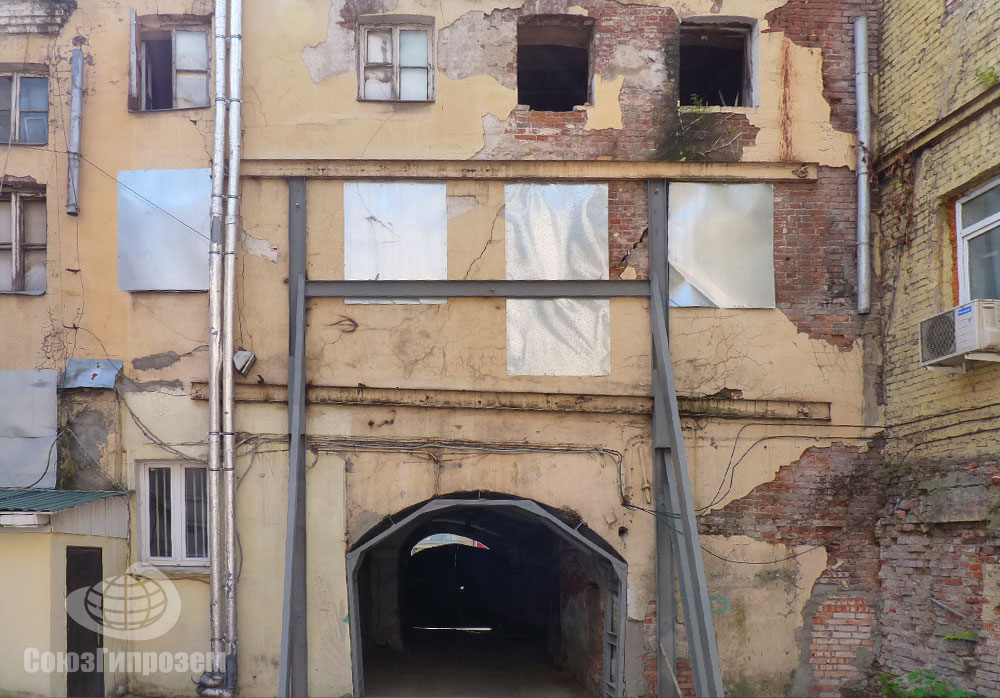

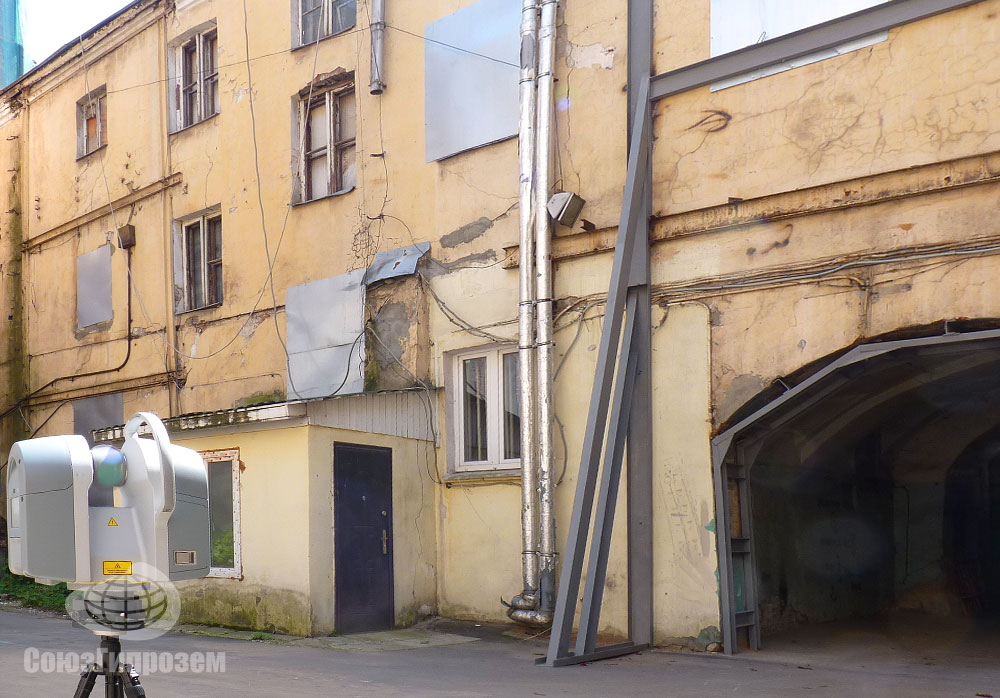

  • Въезд во двор и часть внутреннего фасада здания на Петровском бульваре

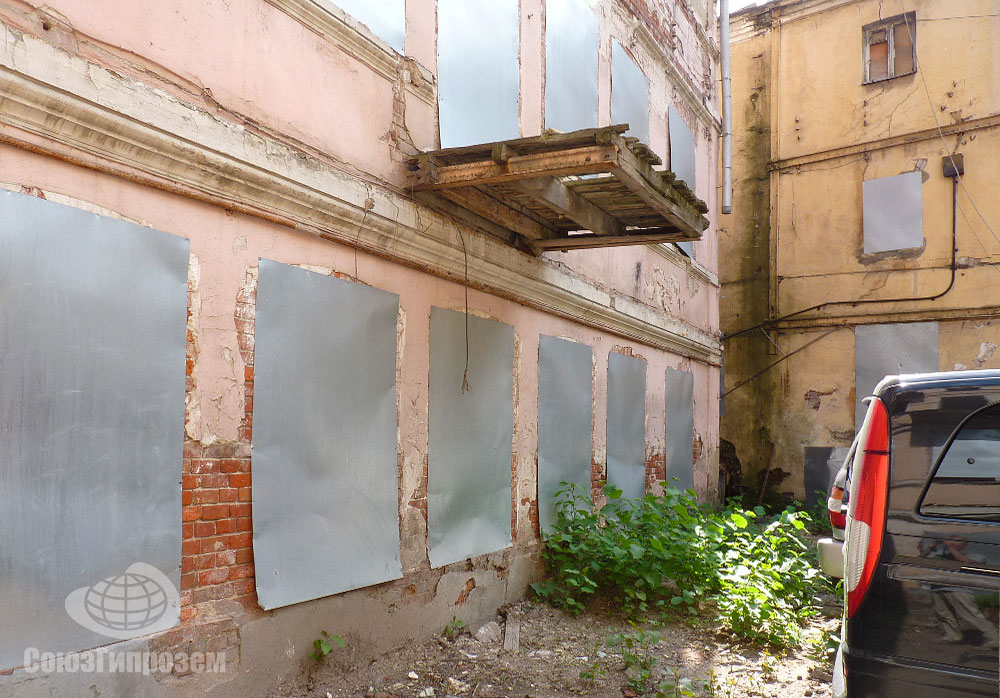

  • Оконные и дверные проёмы закрыты металлическими листами

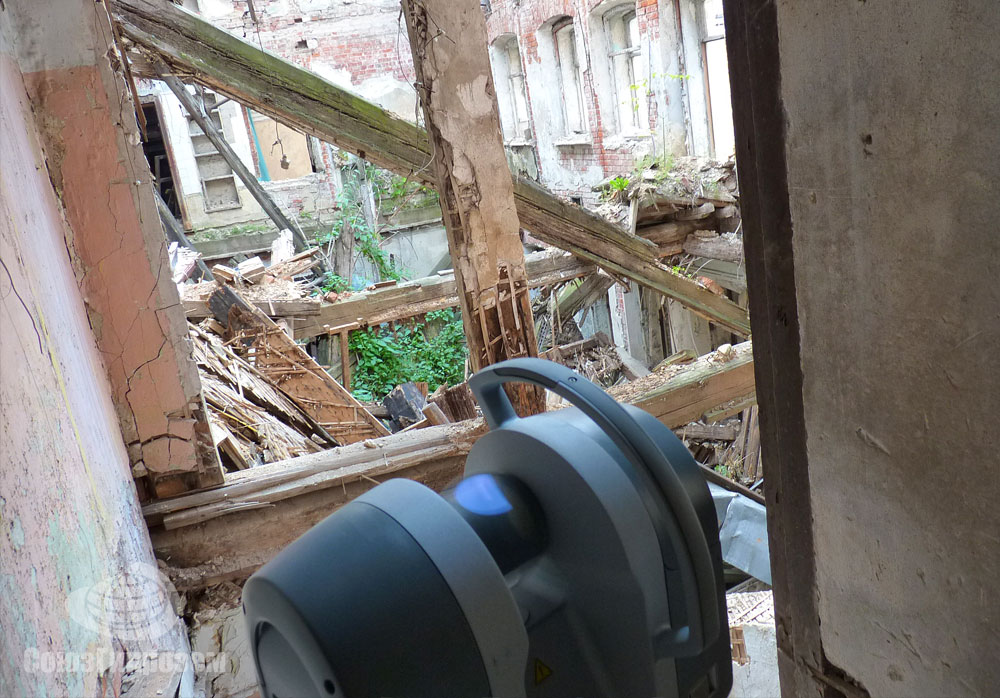

  • Лазерное сканирование внутри здания на Петровском бульваре

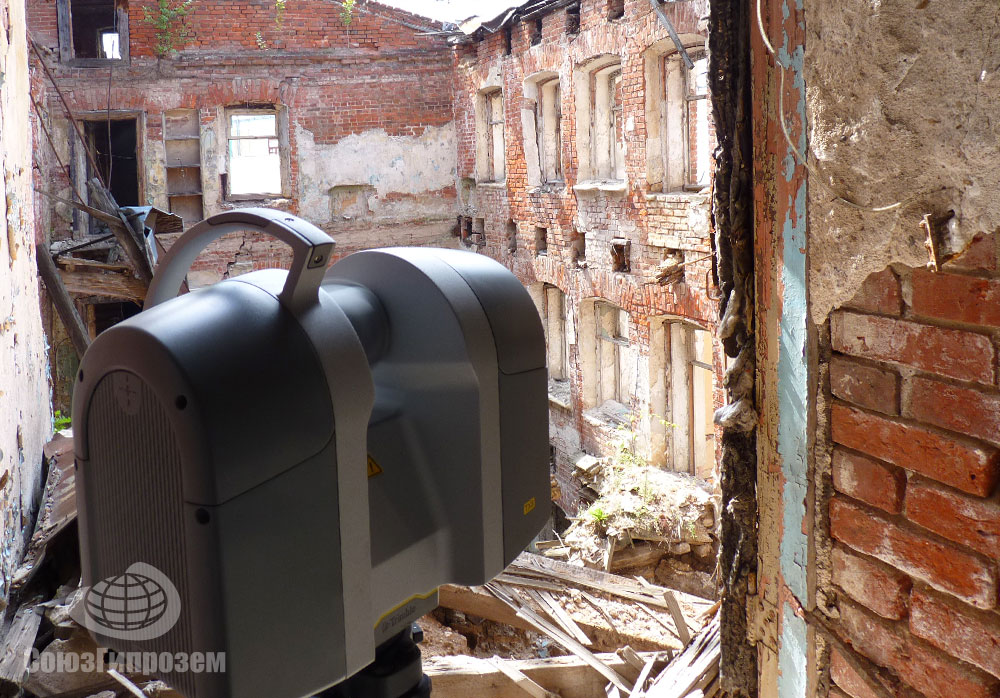

  • Архитектурные обмеры аварийного объекта культурного наследия

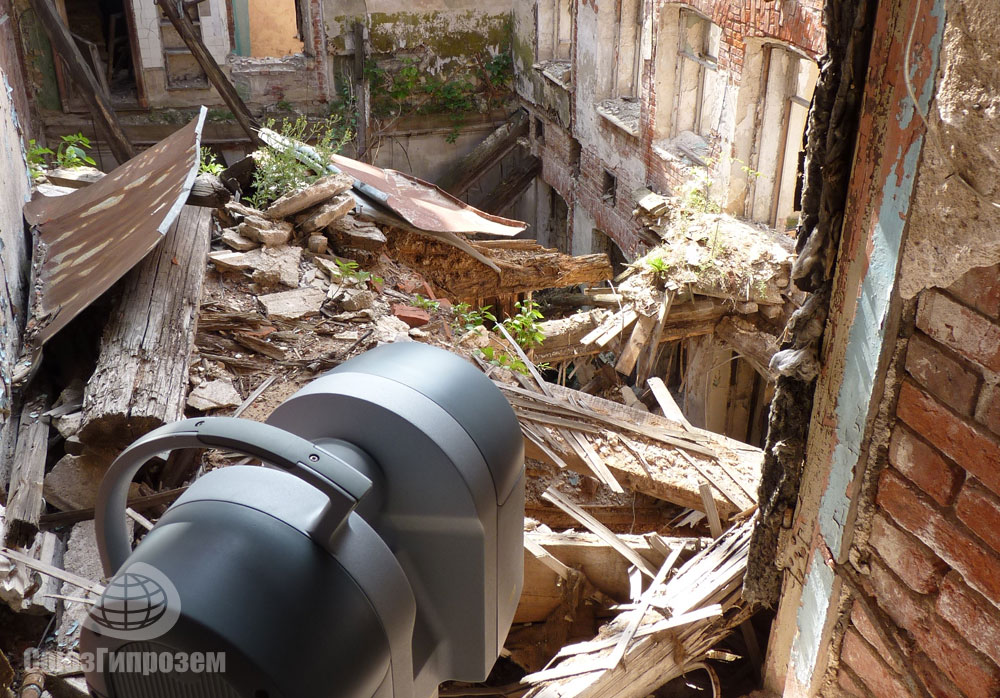

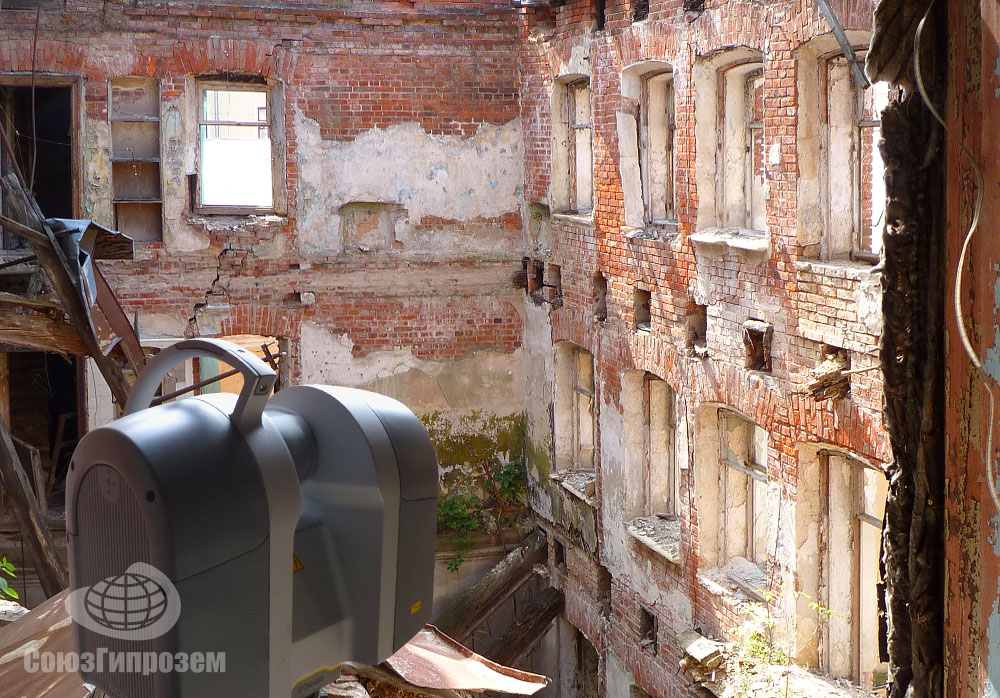

  • Обмерные работы внутри аварийного здания

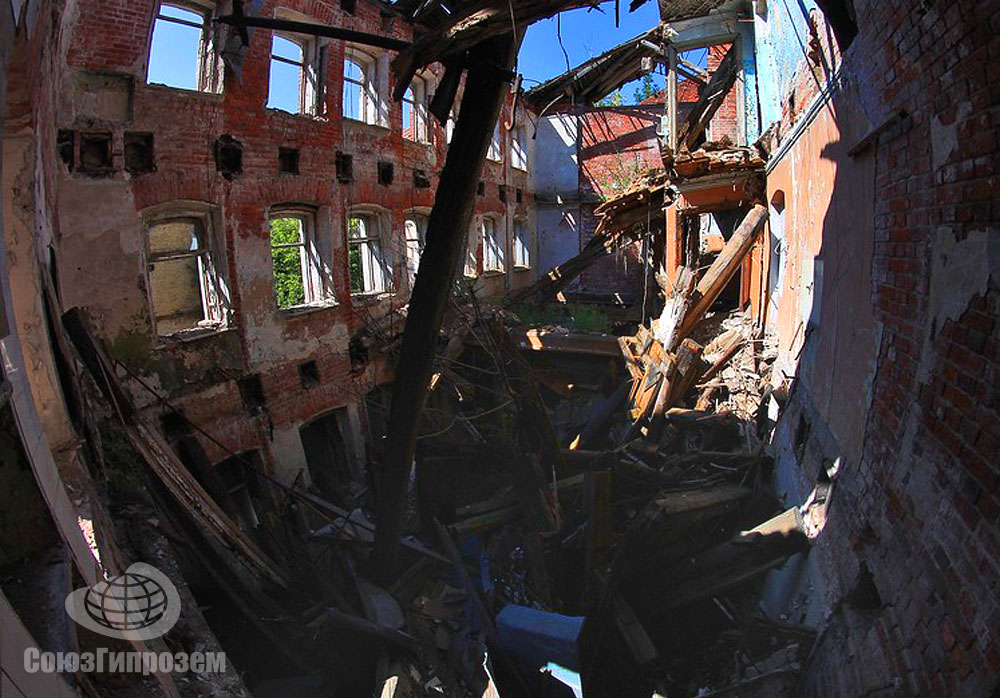

  • Общий вид здания внутри

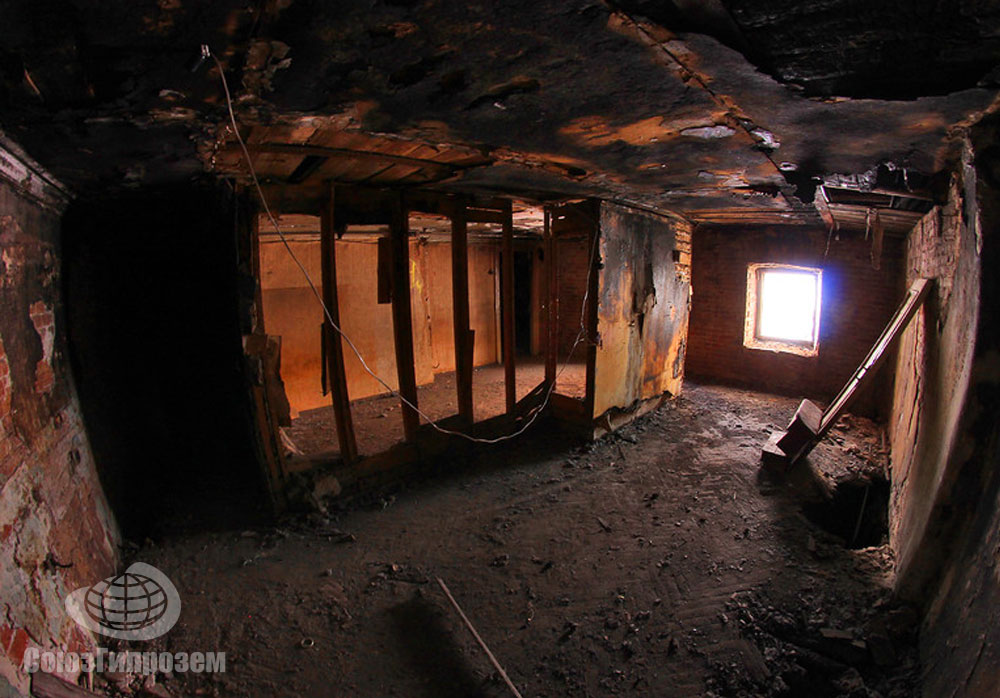

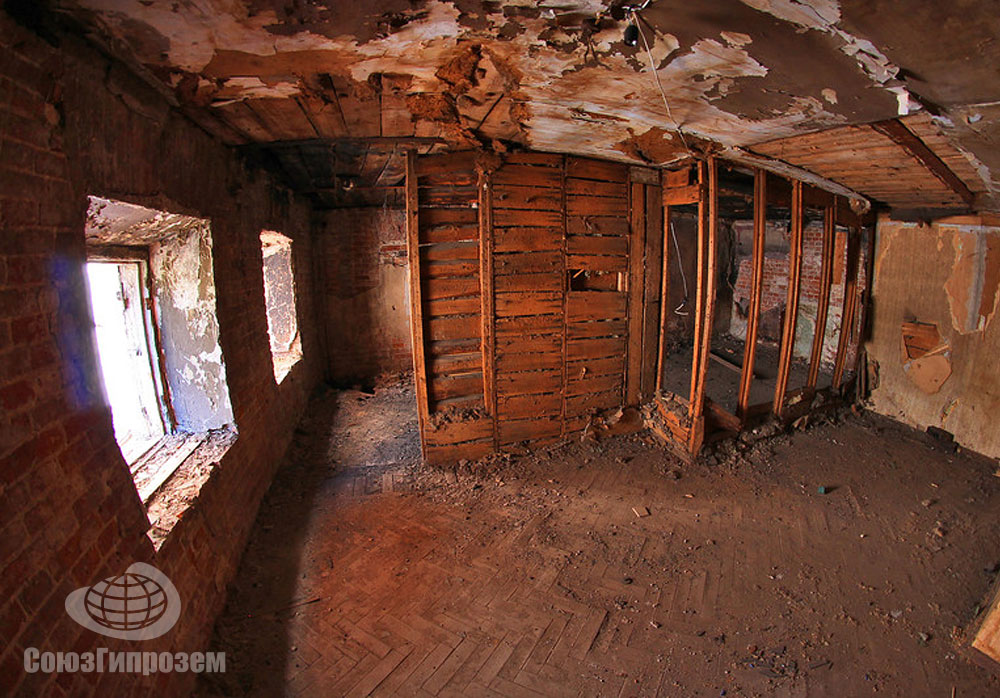

  • Одно из сохранившихся помещений в здании

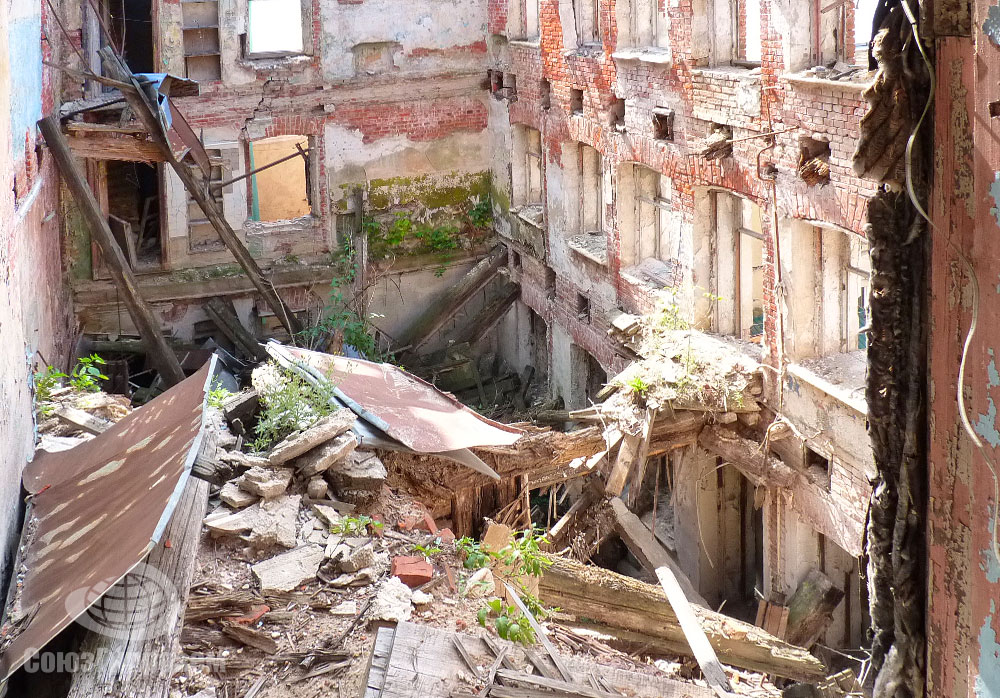

  • Одно из помещений в здании на Петровском бульваре

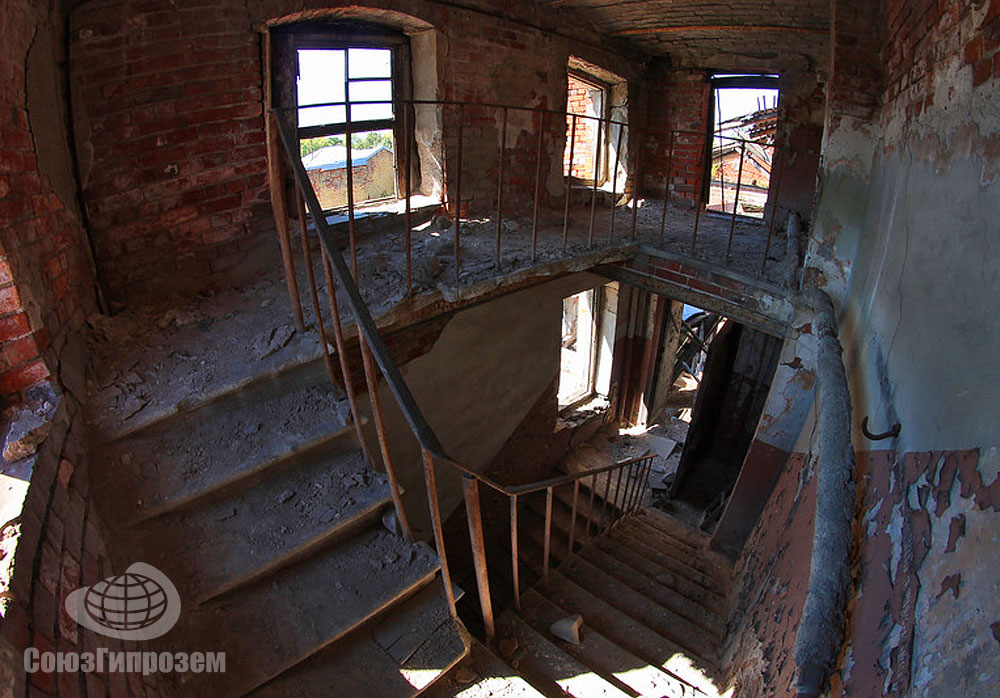

  • Лестничный пролёт в здании на Петровском бульваре
  • Общий вид внутри здания на Петровском бульваре
  • Лазерное сканирование внутри аварийного здания
  • Лазерное сканирование во внутреннем дворе бывшей усадьбы

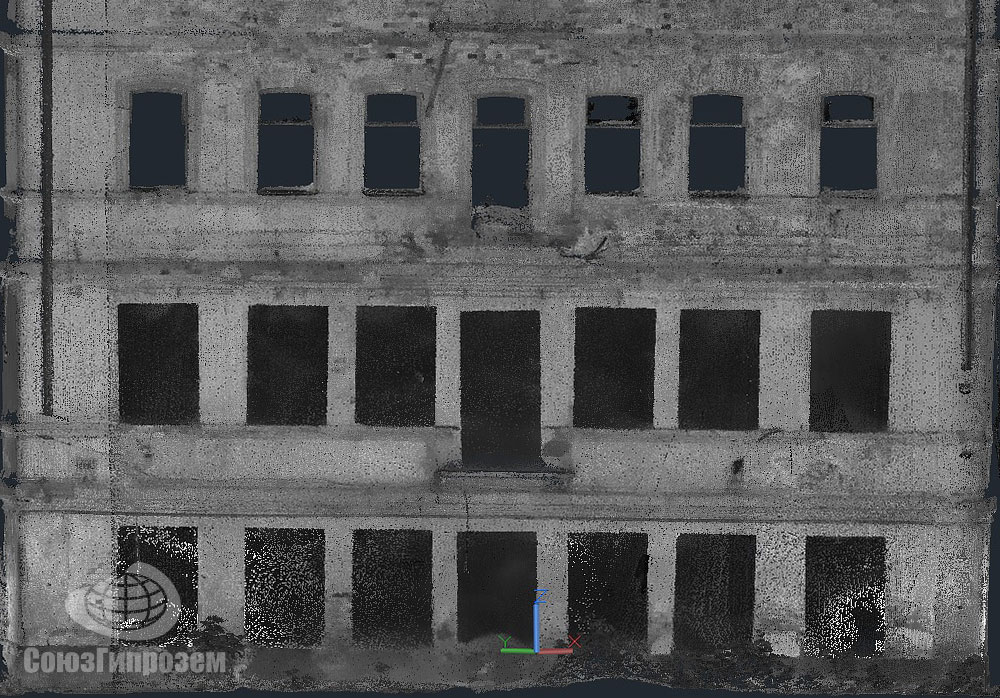

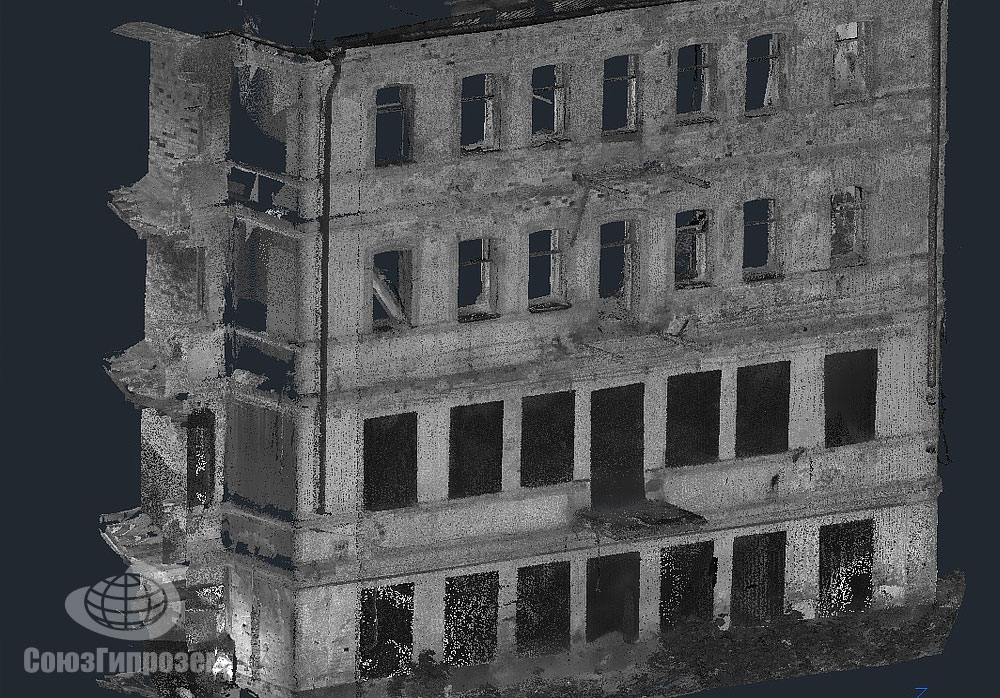

  • Фрагмент облака точек фасада здания на Петровском бульваре

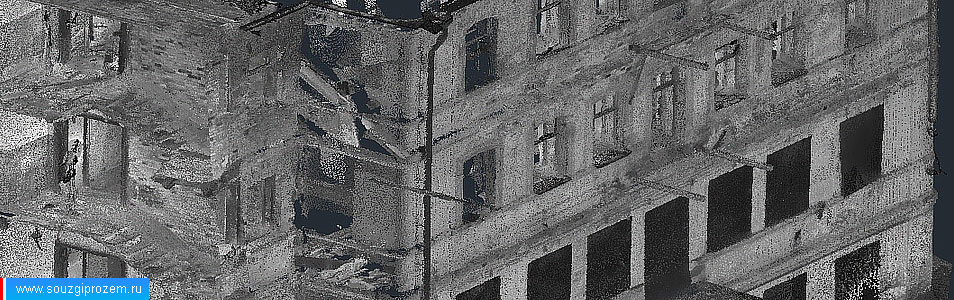

  • Фрагмент точечной модели фасада здания
