Лазерное сканирование, аэрофотосъёмка и составление топографических планов участка трассы М-4 «Дон» в Краснодарском крае

Специалисты компании «Союзгипрозем» выполнили проект по лазерному сканированию, аэрофотосъёмке и составлению топографических планов масштаба 1:500 и 1:1000 участка федеральной трассы М-4 «Дон» в Краснодарском крае. Инженерно-геодезические изыскания были проведены в рамках крупного проекта «Комплексное обустройство, реконструкция, содержание, ремонт, капитальный ремонт и эксплуатация на платной основе федеральной автомобильной дороги М-4 «Дон» от Москвы через Воронеж, Ростов-на-Дону, Краснодар до Новороссийска на участке км 1091,6 — км 1319, включая реконструкцию на участке км 1091,6 — км 1119,5 (2 очередь строительства), а также комплексное обустройство на участке км 1119,5 — км 1319».

Трасса М-4 «Дон» является автомобильной дорогой федерального значения. Маршрут данной трассы следующий: Москва — Воронеж — Ростов-на-Дону — Краснодар — Новороссийск. Общая протяжённость этой автомобильной дороги составляет 1543,7 км.

По завершении комплекса работ по реконструкции данная автодорога на всём своём протяжении будет иметь минимум четыре полосы. Государственная компания «Российские автомобильные дороги» («ГК Автодор»), под чьим доверительным управлением находится трасса, будет, по мере выполнения её реконструкции, открывать на дороге новые платные участки. Также ГК «Автодор» планирует открыть вдоль автомобильной дороги до 22 многофункциональных зон дорожного сервиса, которые будут включать в себя площадки отдыха, специально отведённые места для курения, туалетные комнаты, автозаправочные станции, автомобильные мойки, ремонтные мастерские, объекты общественного питания и объекты торговли, мотели, пункты медицинской помощи.

Инженерно-геодезические изыскания и топографическая съёмка участка трассы «Дон»

В декабре 2016 года специалисты предприятия ОАО «Союзгипрозем» произвели инженерно-геодезические изыскания на участке км 1091,6 — км 1319 федеральной автомобильной трассы М-4 «Дон» с применением высокоэффективного метода наземного лазерного сканирования, а также инновационной технологии беспилотной цифровой аэрофотосъёмки с помощью БПЛА «Геоскан 201 Про».

Лазерное сканирование участка автодороги М-4 «Дон» в Краснодарском крае под составление топографического плана масштаба 1:500

Съёмка 20 участков под составление топографических планов масштаба 1:500 выполнялась методом наземного лазерного сканирования с использованием сверхпроизводительного импульсного 3D сканера Trimble TX8, дальность действия которого составляет 340 метров с сохранением высокой точности результатов съёмки. Выполнение всего комплекса топографо-геодезических изысканий с применением современной технологии лазерного сканирования позволило максимально оперативно выполнить полевой этап работ.

Аэрофотосъёмка 200 км автомобильной дороги с беспилотного летательного аппарата

После производства инженерно-геодезических изысканий с применением метода лазерного сканирования на площадках нашим специалистам предстояло выполнить топографическую съёмку 200 километров автомобильной дороги М-4 «Дон» с прилегающими к ней территориями под составление топографических планов масштаба 1:1000. Даже с применением технологии мобильного лазерного сканирования этот этап работ мог бы оказаться достаточно длительным. Наиболее оптимальным вариантом в данном случае является аэрофотосъёмка, поэтому для выполнения поставленной задачи нашими специалистами был использован беспилотный летательный аппарат «Геоскан 201 Про», который входит в парк оборудования компании ОАО «Союзгипрозем». Данный БПЛА позволяет выполнять аэросъёмку от 7 до 22 квадратных километров за один полёт, передвигаясь со скоростью 64–130 км/ч. Фотограмметрическая обработка аэроснимков в мощном программном обеспечении Agisoft PhotoScan даёт возможность получать выходные данные, аналогичные результатам лазерного сканирования, то есть облака точек — точечные трёхмерные модели земной поверхности с высокой плотностью и точностью.

Для проигрывания видео нажмите на изображение

Составление топографических планов масштаба 1:500 и 1:1000

Успешно произведя инженерно-геодезические изыскания на участке км 1091,6 — км 1319 федеральной трассы М-4 «Дон» в Краснодарском крае, наши специалисты вернулись в Москву, где приступили к выполнению камеральной стадии работ, в которую вошла обработка данных лазерного сканирования и аэрофотосъёмки, а также составление топографических планов в масштабах 1:500 и 1:1000 по результатам проведённых измерений.

Объём работ по составлению топографических планов 200 километров федеральной трассы М-4 «Дон» в Краснодарском крае в масштабе 1:1000, а также топопланов 20 площадок в масштабе 1:500 был очень внушительным. После почти четырёх месяцев кропотливого труда наших специалистов все необходимые работы были выполнены, и проект был успешно завершён.

Облако точек развязки на трассе «Дон», полученное в результате аэрофотосъёмки с помощью БПЛА «Геоскан 201 Про»

Чтобы более подробно прочитать обо всех видах работ, которые наши специалисты выполняют в сфере топографо-геодезических изысканий и картографировании территорий, а также узнать, какие отчётные материалы получает Заказчик в результате выполнения работ, перейдите по следующей ссылке на страницу раздела «Изыскания» нашего сайта, которая называется «Топографо-геодезические изыскания».

Краткая информация

Время:
декабрь 2016 года — май 2017 года
Место:
Краснодарский край
Цель:
произвести топографическую съёмку и составить топографические планы
Результаты:
топографические планы масштаба 1
Объём работ:
аэрофотосъёмка 200 км автодороги, лазерное сканирование 20 участков, составление топографических планов
Сроки:
полевой этап — 12 дней,
камеральный этап — 120 дней
Специалисты:
полевой этап — 3 чел.,
камеральный этап — 2 чел.

Изображения:

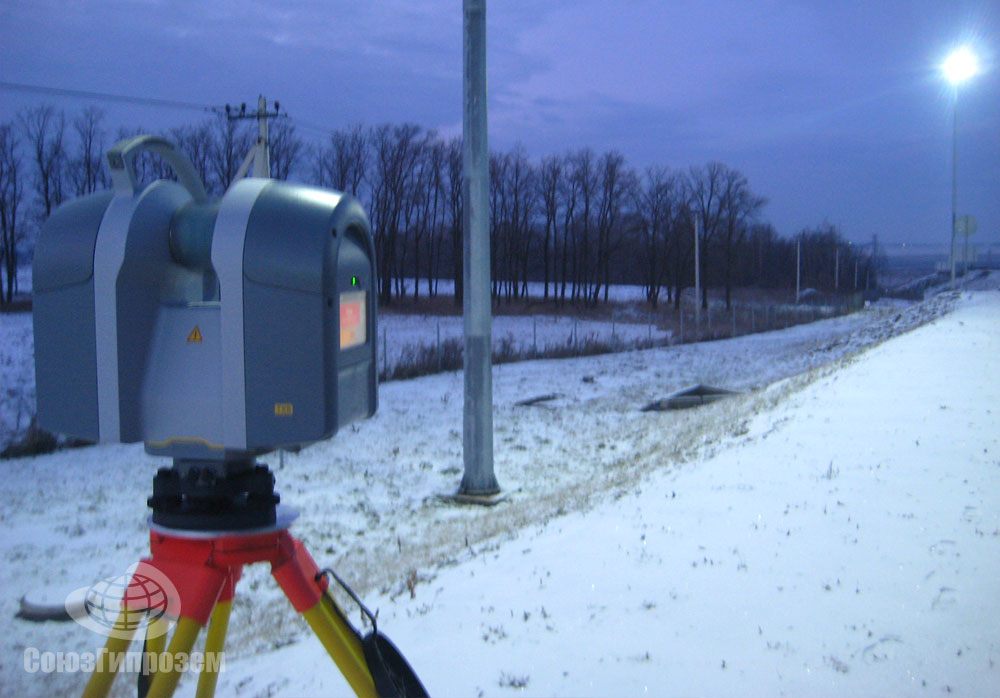

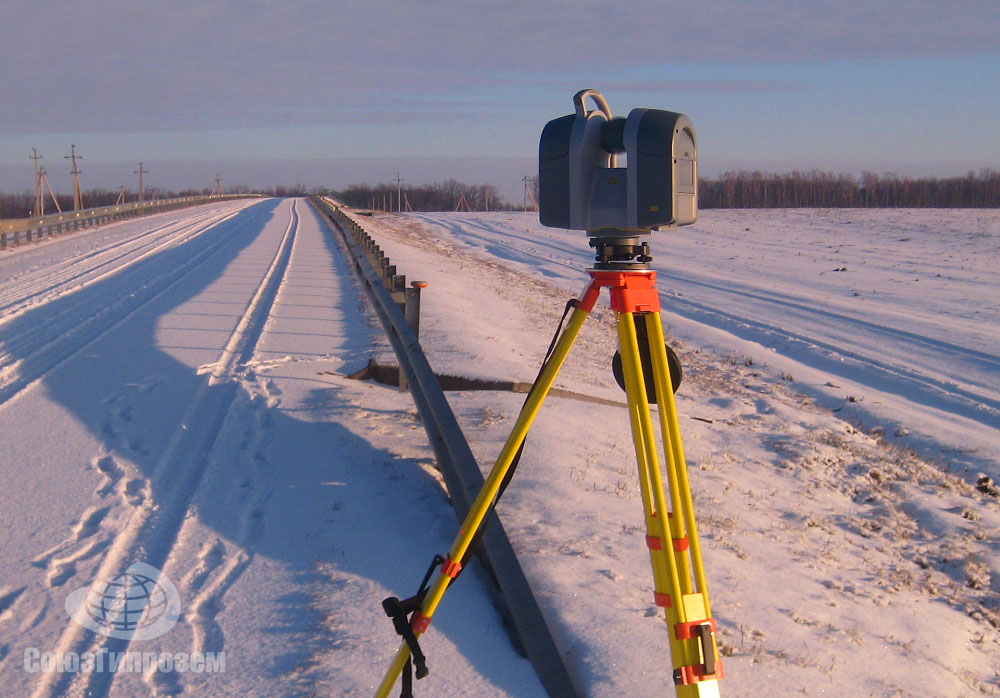

  • Лазерное сканирование участка автодороги системой Trimble TX8
  • 3D сканер Trimble TX8 выполняет съёмку участка автодороги М-4 «Дон»

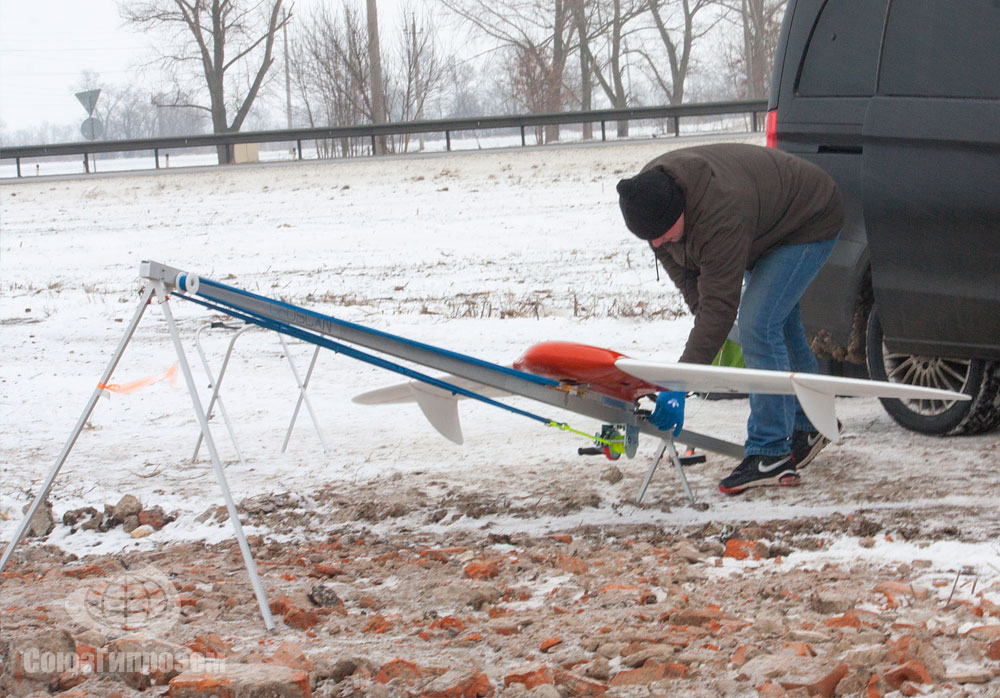

  • Подготовка к старту БПЛА «Геоскан 201 Про» для топосъёмки автодороги

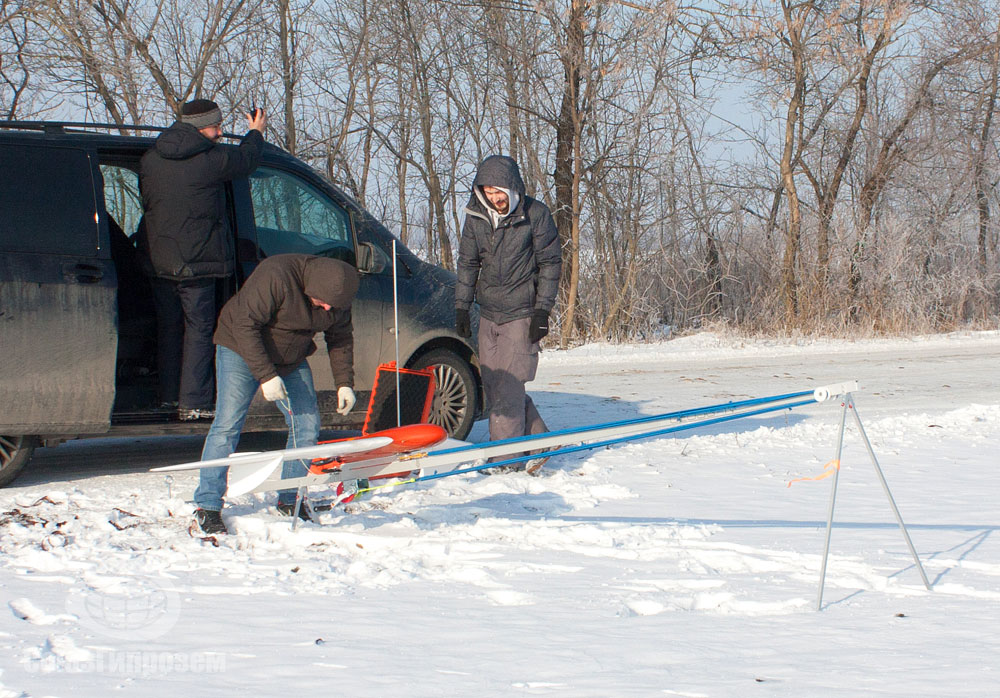

  • БПЛА «Геоскан 201 Про» перед взлётом для съёмки участка трассы «Дон»
  • Старт БПЛА «Геоскан 201 Про» для аэрофотосъёмки автодороги

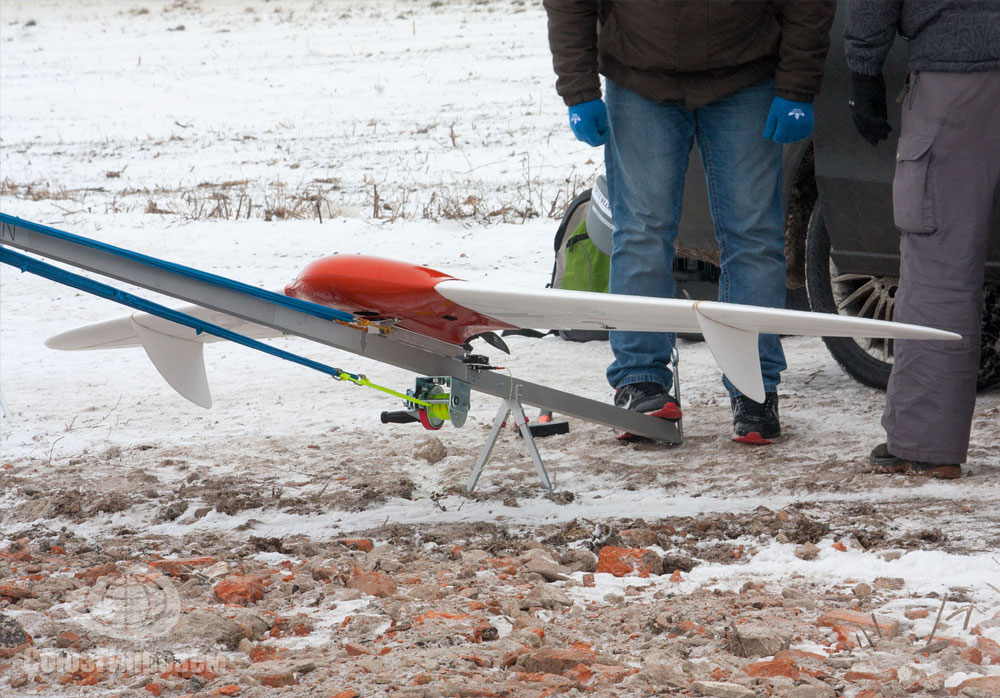

  • Беспилотный летательный аппарат «Геоскан 201 Про» перед взлётом

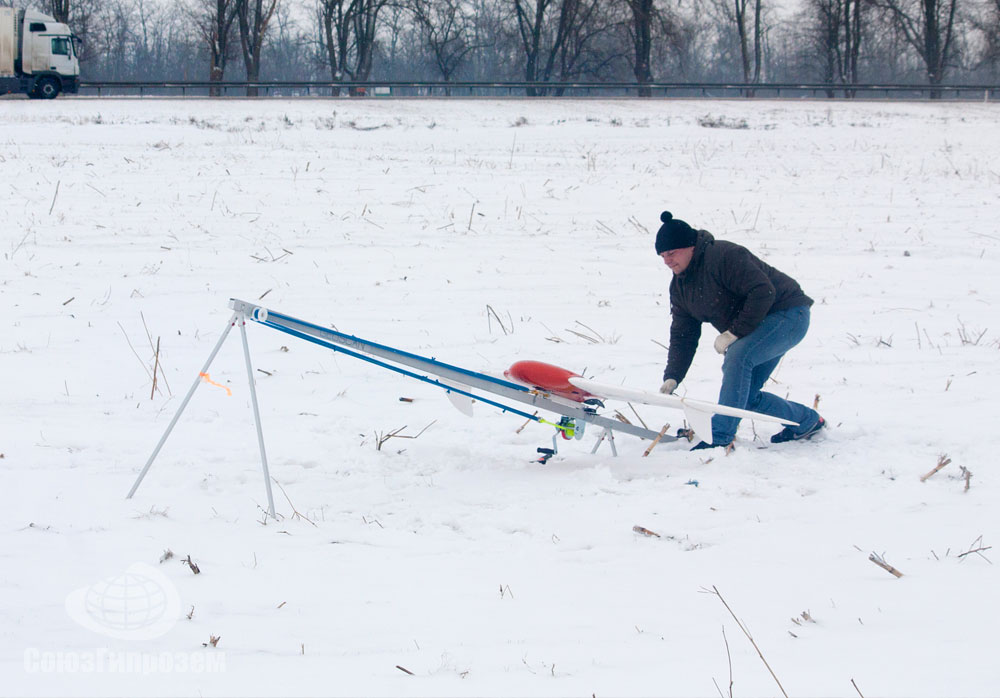

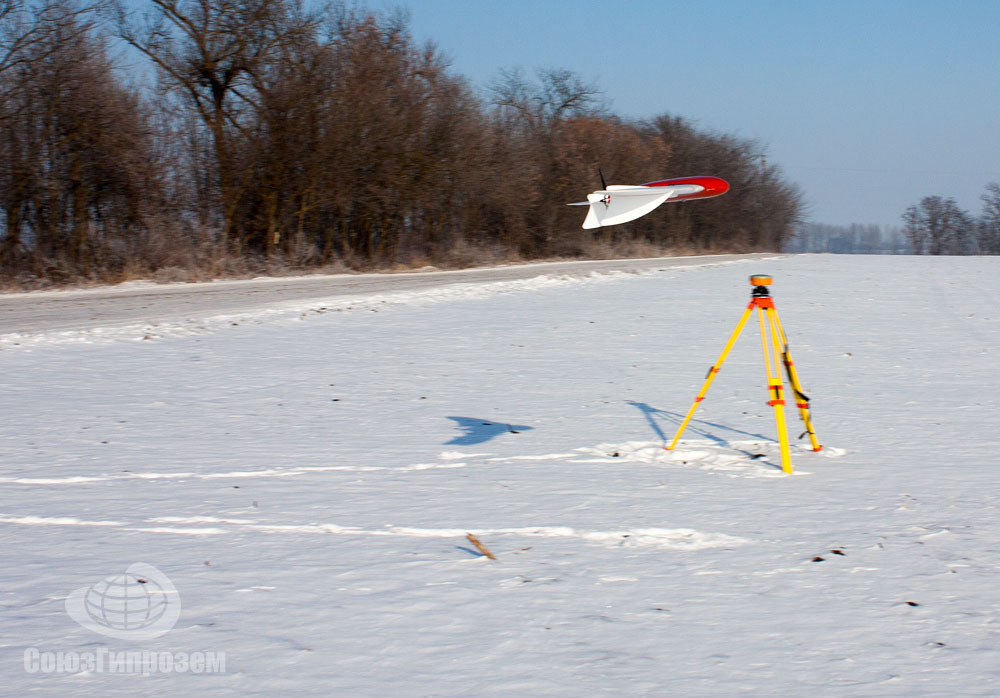

  • Взлёт БПЛА «Геоскан 201 Про» для съёмки участка автодороги
  • Взлёт БПЛА «Геоскан 201 Про» для аэрофотосъёмки дороги
  • Взлетающий БПЛА «Геоскан 201 Про» в Краснодарском крае

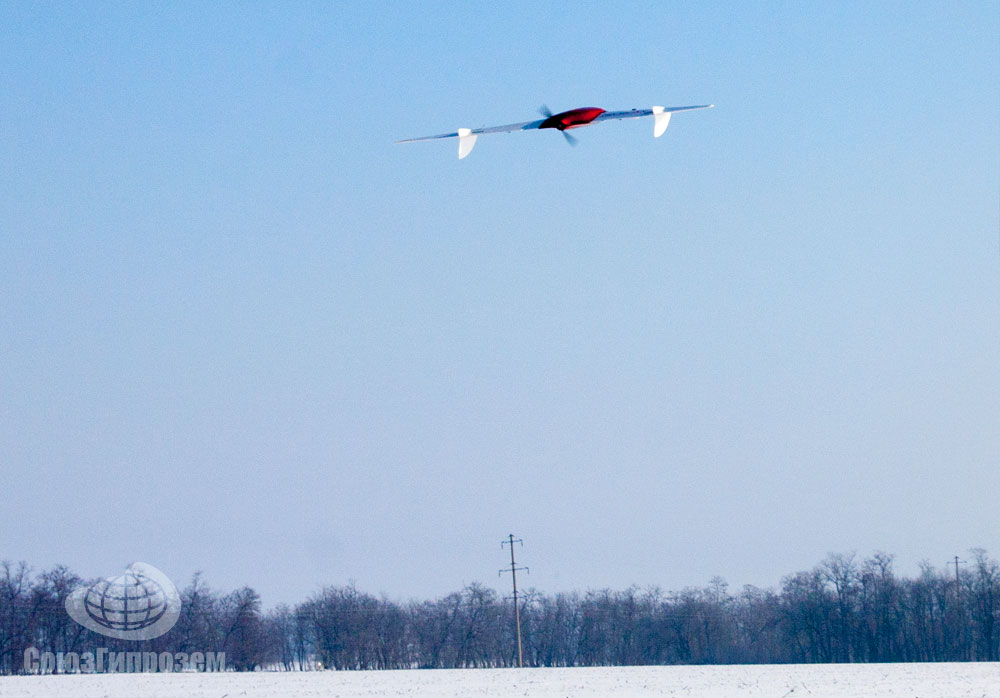

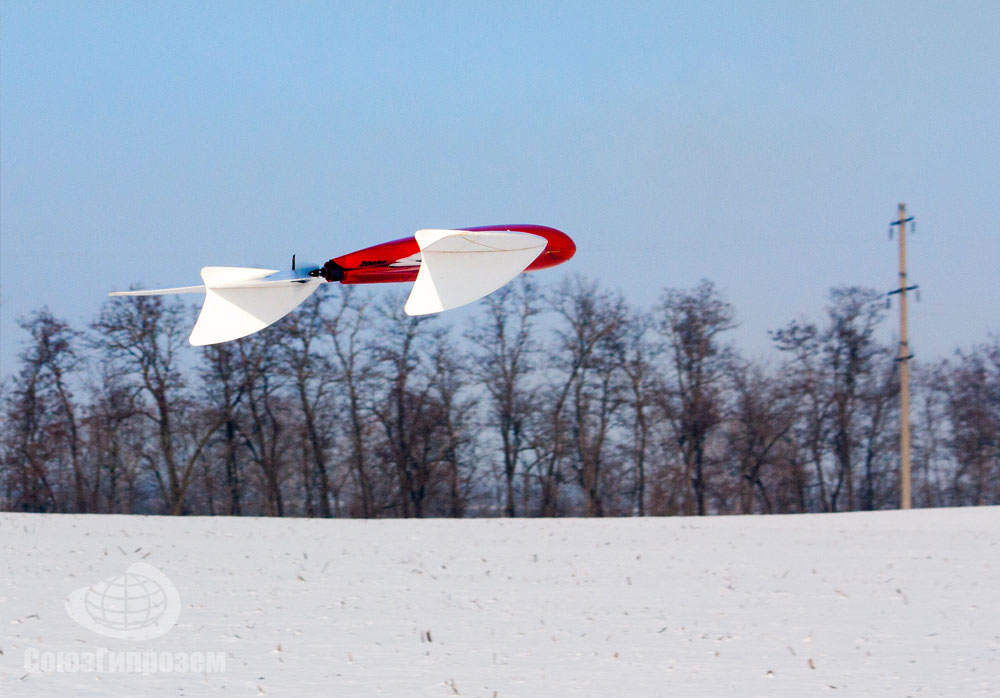

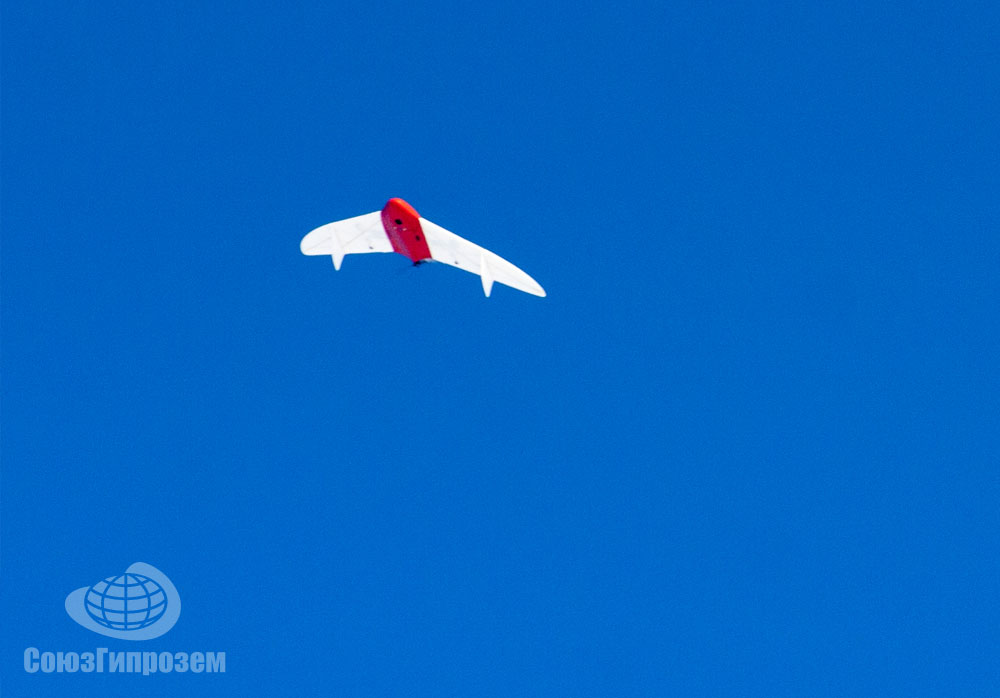

  • Полёт БПЛА «Геоскан 201 Про» во время съёмки участка автодороги
  • Аэроснимок дорожной развязки, сделанный БПЛА «Геоскан 201 Про»
  • Точечная 3D модель, полученная по данным съёмки с беспилотника
  • Составление топографического плана по данным съёмки с БПЛА

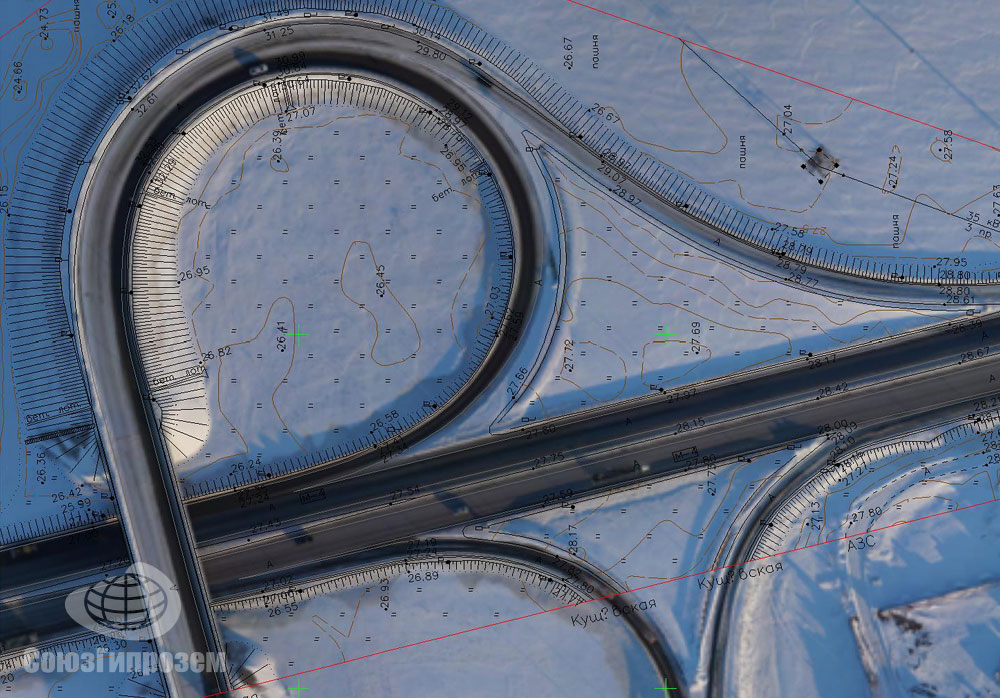

  • Фрагмент топографического плана дорожной развязки
