Обмеры квартиры для дизайна интерьеров на улице Домодедовская в Москве методом лазерного сканирования

Специалисты компании «Союзгипрозем» оперативно выполнили небольшой проект по точным обмерам частной квартиры в Москве на улице Домодедовская для целей подготовки дизайн-проекта оформления интерьеров. Обмерные работы в квартире были произведены методом наземного 3D лазерного сканирования.

В ноябре 2015 года в нашу компанию обратились представители одного из архитектурных бюро, которым поступил заказ на подготовку проекта дизайна интерьеров частной квартиры на улице Домодедовская в московском районе Орехово-Борисово. Для получения наиболее точной обмерной информации, дальнейшего 3D моделирования квартиры и построения визуализации будущего дизайна интерьеров дизайнерам потребовалась в крайне сжатые сроки произвести максимально точные обмерные работы, но при этом с максимальной степенью подробности. Такие данные способен предоставить только один способ обмеров, а именно лазерное сканирование.

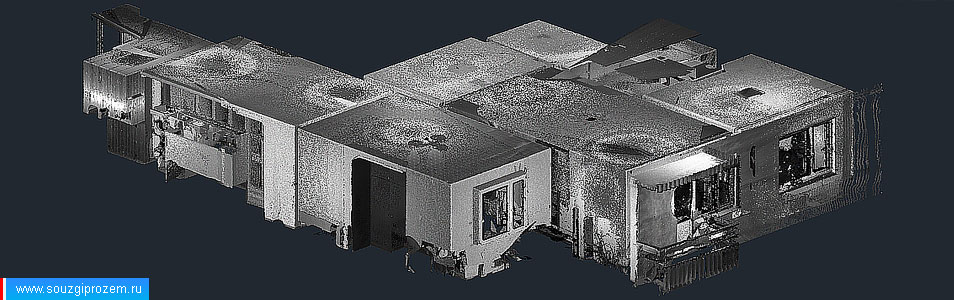

Сшитое облако точек — точечная 3D модель квартиры, полученная в результате лазерного сканирования для целей дизайна интерьеров

Выяснив свою задачу, уже на следующий день наши специалисты с лазерным сканером Trimble TX8 прибыли на объект. Дом оказался не новостройкой, но хозяева заранее неплохо подготовились к проведению обмерных работ: в квартире было довольно немного мебели и личных вещей, которые могли бы серьёзно помешать оперативному выполнению съёмки. Примерно за три часа наши специалисты произвели 3D лазерное сканирование большой трёхкомнатной квартиры, включая все комнаты, кухню, прихожую, санузел и два балкона. На камеральном этапе, который занял ещё несколько часов, была выполнена сшивка полученных сканов в одно общее облако точек, а также очистка итоговой точечной модели от посторонних шумов.

Поскольку сотрудники студии дизайна интерьеров, которая и заказала у нас данные обмерные работы, уже имели опыт работы с облаками точек лазерного сканирования, наши специалисты передали им полученное сшитое облако точек квартиры в формате DWG. Таким образом, мы выполнили свою часть работы в течение всего одного рабочего дня, а архитекторы-дизайнеры сэкономили время и средства.

Компания «Союзгипрозем» профессионально занимается обмерными работами и съёмкой для целей дизайна интерьеров и архитектурного проектирования; съёмка производится методом 3D лазерного сканирования. Подробнее о наших услугах в этой сфере инженерных изысканий вы можете прочитать в разделе «Изыскания» на странице «Обмерные работы и съёмка для дизайна интерьеров», где подробным образом рассказывается о том, как выполняются обмеры методом наземного лазерного сканирования для нужд архитекторов и дизайнеров, а также о том, что в результате получает Заказчик.

Краткая информация

Время:
ноябрь 2015 года
Место:
г. Москва
Цель:
оперативно выполнить обмерные работы квартиры для целей дизайна интерьеров
Результаты:
обмерная точечная 3D модель квартиры
Объём работ:
трёхкомнатная квартира площадью около 100 м²
Сроки:
полевой этап — 3 часа,
камеральный этап — 3 часа
Специалисты:
полевой этап — 1 чел.,
камеральный этап — 1 чел.
Оборудование:

Изображения:

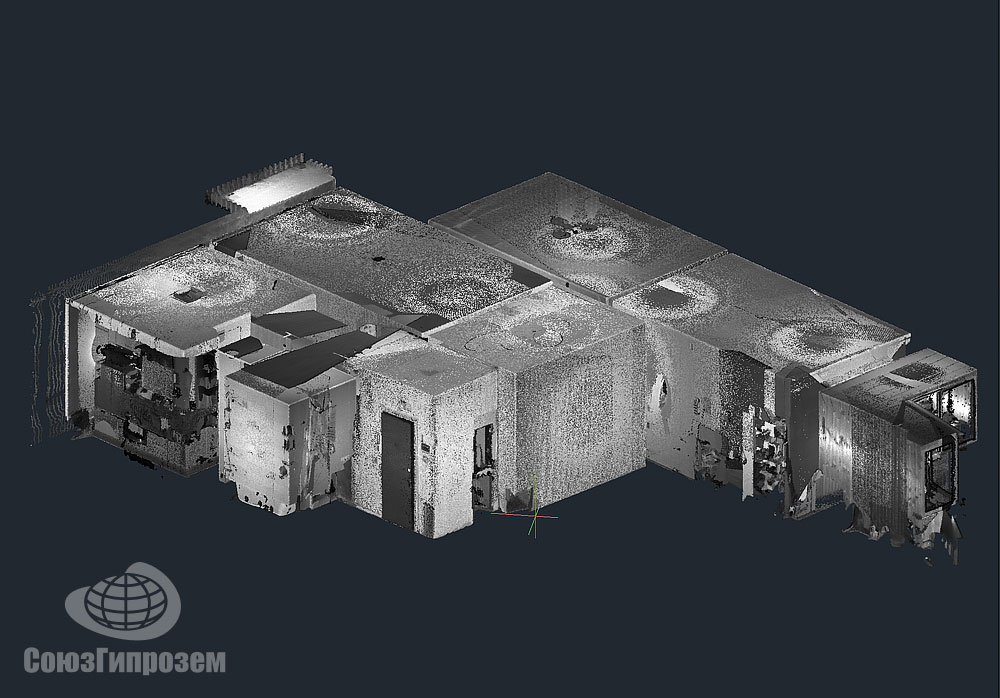

  • Сшитое облако точек лазерного сканирования квартиры

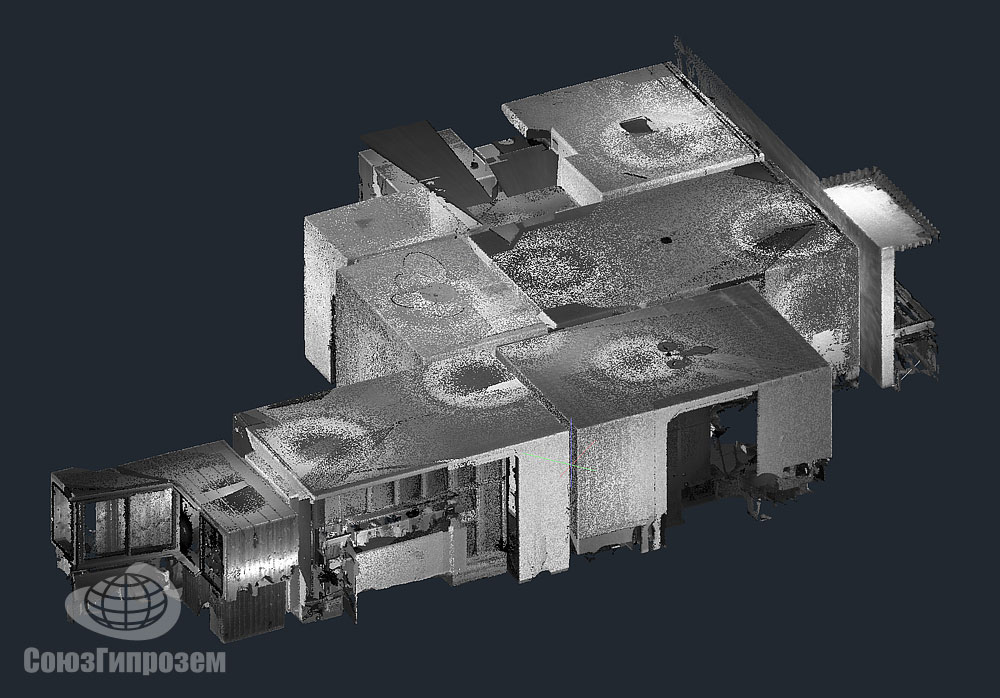

  • Точечная 3D модель квартиры на улице Домодедовская

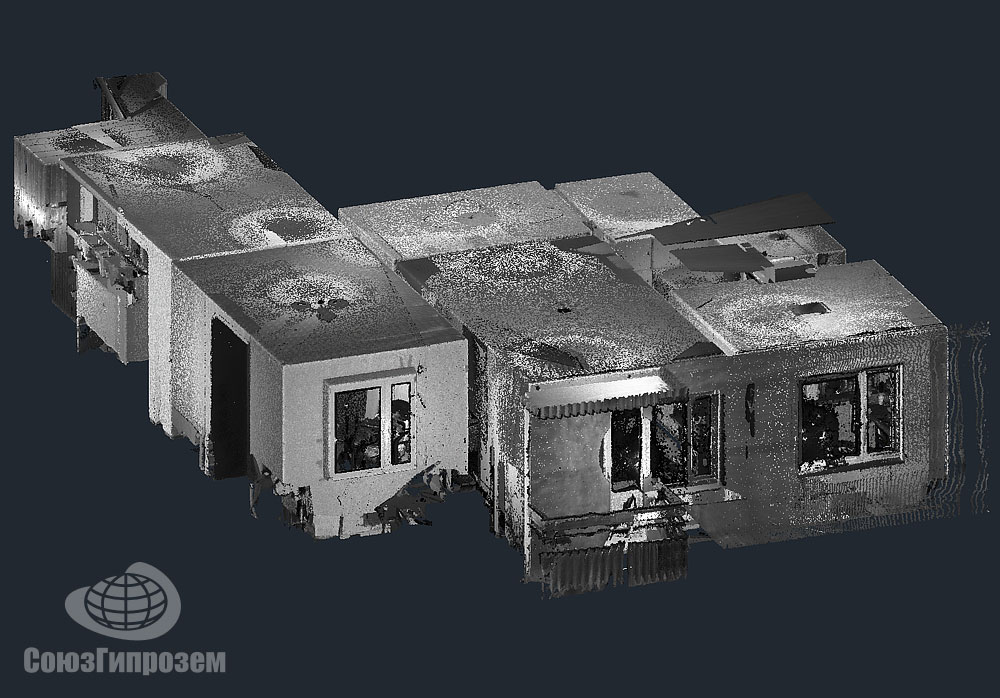

  • Облако точек квартиры на улице Домодедовская в Москве

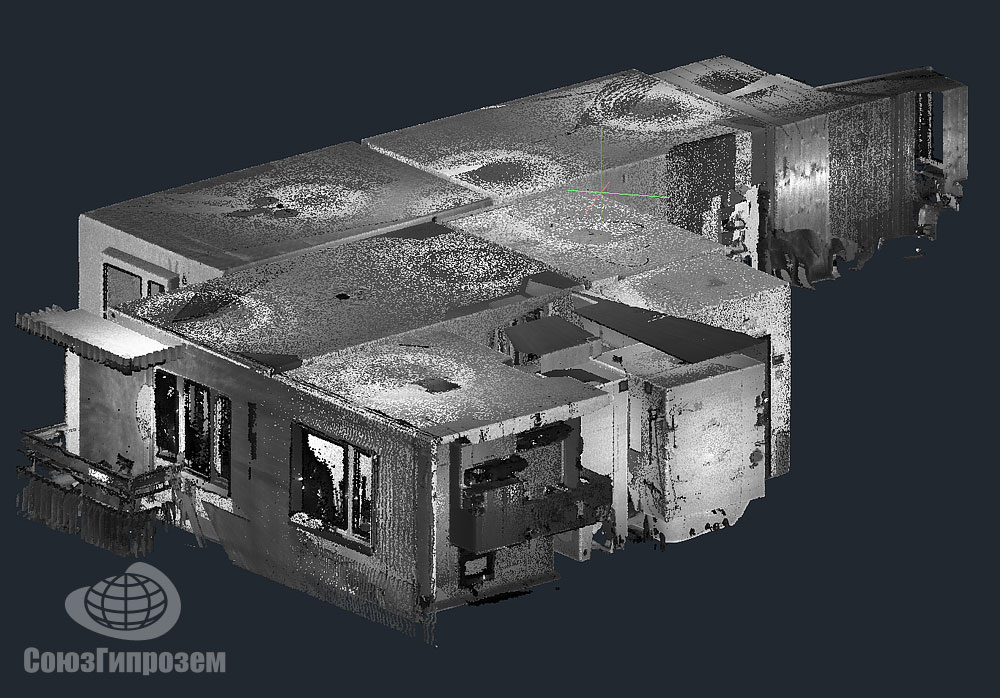

  • Общий вид облака точек лазерного сканирования квартиры

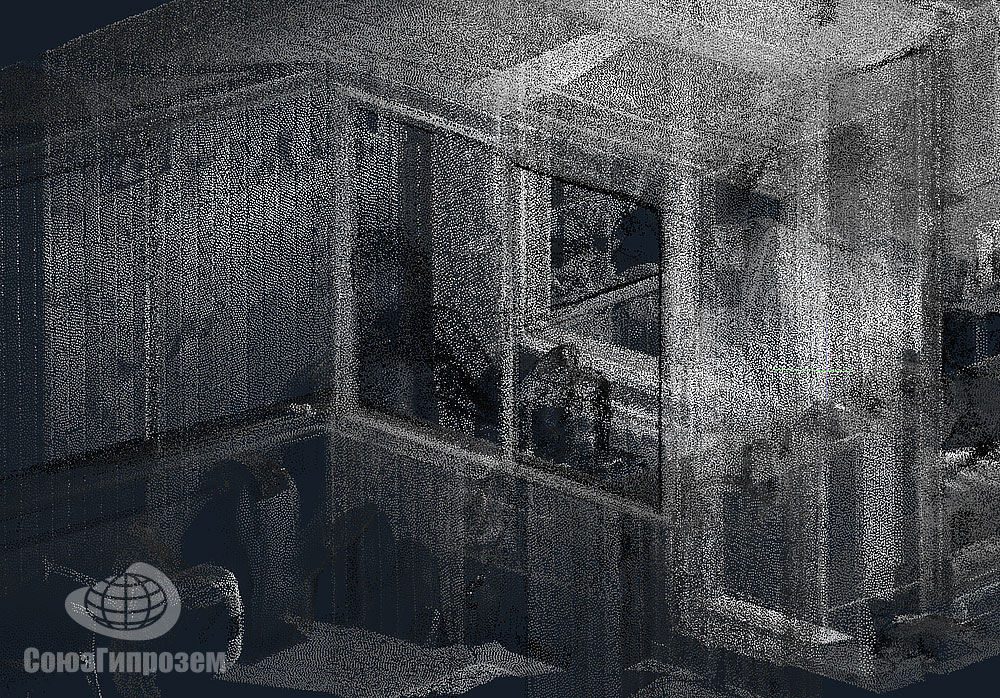

  • Скриншот увеличенного фрагмента облака точек квартиры

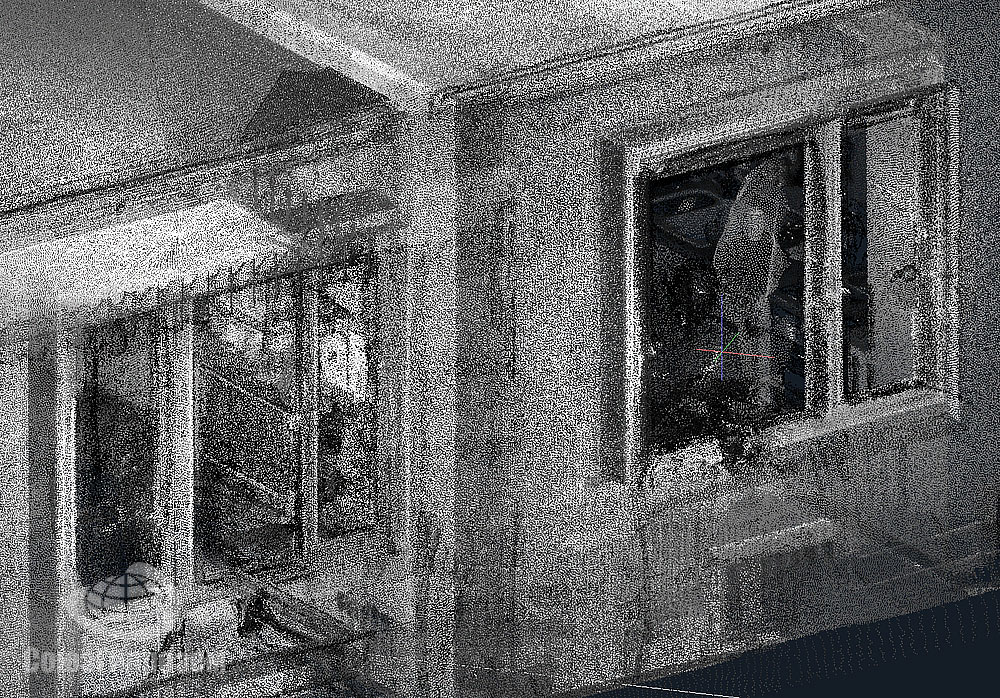

  • Увеличенный фрагмент облака точек 3D сканирования квартиры
